異形針刺機

異形針刺機：

✤ 用途特點：異(yi)形(xing)件(jian)針(zhen)刺(ci)機(ji)設(she)計(ji)的(de)總(zong)體(ti)要(yao)求(qiu)是(shi)能(neng)夠(gou)加(jia)工(gong)針(zhen)刺(ci)出(chu)坩(gan)堝(guo)狀(zhuang)碳(tan)纖(xian)維(wei)預(yu)製(zhi)體(ti)

，對(dui)參(can)數(shu)控(kong)製(zhi)達(da)到(dao)要(yao)求(qiu)精(jing)度(du)與(yu)可(ke)靠(kao)性(xing)。設(she)備(bei)構(gou)造(zao)簡(jian)單(dan)便(bian)於(yu)修(xiu)理(li)
，操(cao)作(zuo)簡(jian)便(bian)

、工作環境安全以及生產效率高。

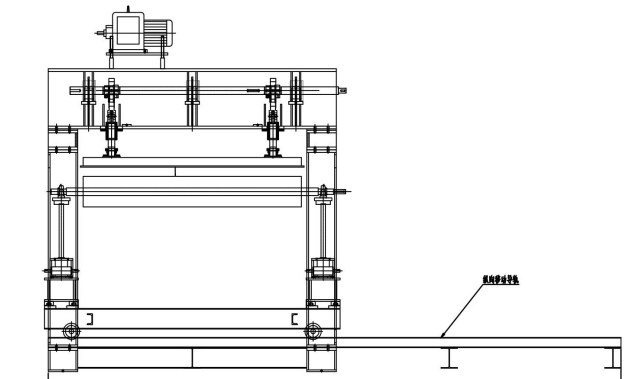

（上圖為結構示意圖，不完全與實際設備相同）

✤ 技術參數：

（1）額定工作功率：9.5kw；

（2）最大針刺頻率：300 次/min；

（3）可加工直徑：300-1000mm；

（4）最大加工高度：800mm

；

（5）最大模具旋轉速度：100 轉/min；

✤ 機構特點：

（1）異形件針刺機主要部件：針刺部分、模具進出部分、升降部分、旋轉部分
、角度偏移部分、纏繞部分、切割部分和控製電櫃組成。

（2）針板為電腦布置針孔位置
，數控鑽床打孔；

（3）活動梁采用 12mm 和 6mm 的原平板焊接而成，活動梁焊接完成後在進行調質處理來去除工件的內應力
；

（4）活動梁用龍門刨進行四麵加工，確保工件的平麵度;

（5）針板拆卸方便快捷
，裝夾牢固可靠

✤ 安全防護：

（1）所有傳動部位均有保護罩保護。

（2）電器部分設有過載保護
、過電流保護、短路保護
、緊急停車按鈕。

（3）必要部位設有警告標記。
